| Uygulama : FRAKO kondansatörleri VDE 0560 parl 41, EN 60831-1 and -2 and IEC 831-1 and -2 standartlarını sağlarlar ve her türlü güç faktörü düzeltme uygulamasına olanak verirler. |
|

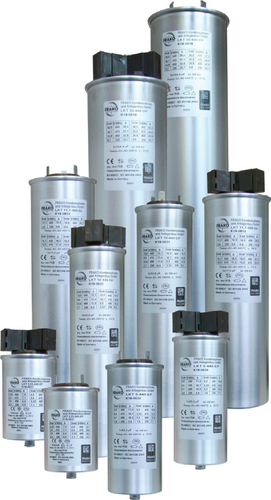

| Mekanik : Silindirik alüminyum kılıf, metalize polypropylene folyo dielektrik. |
|
| Yapı : Kuru tip, alev almayan yanmaz stabilize mineral dolgu malzemesi ile doldurulmuş. Dielektrik malzeme 'kendin, onarma' özelliğine sahiptir. Örneğin, aşırı gerilim nedeniyle kondansatör bobininde bir delinme meydana geldiğinde 'kendini onarma' özelliği kendisini gösterir. 'Kendini onarma' işleminin görevini yerine getirmemesi durumunda (örneğin gerilimi, akı m veya ısıl aşırı yükten kaynaklı) aşırı yük supabı gibi çalışan kapak plakası yükselir ve bobinle olan bağlantı tellerini koparır. Böylelikle kondansatör şebekeden izole edilmiş olur. |
|
| Tasarım : Silindirik alüminyum kılıflı M12 x 12 montaj cıvatalı. 3-fazlı kondansatörler deşarj dirençlerine sahiptir. İsteğe bağlı olarak baskı yaylı terminaller kullanılabilir. Bu tip terminaller montajcıya zaman kazandırır. Ayrıca terminalin özelliği nedeni ile diğer kondansatörle kolayca paralel bağlantı yapılabilir. |
|
| Kapasite Toleransı : +/- 5 % |
|
| Güç Kaybı : Yaklaşık 0.06 % (0.6 Watt/kVAr), bağlantı terminalinde ve deşarj dirençleri dahil. Yaklaşık 0.02 % (0.2 Watt/kVAr), kondansatör bobin uçlarında. |
|
| Sıcaklık Sınıfı : - 25 °C +55 °C, kılıf sıcaklığı 70°C |
|
| Akım Aşırı Yük Kapasitesi : Sürekli RMS akım, 400 Vl50Hz de anma akımının mis. 1,5 katı, Max. kısa süreli darbe akımı, 400 V/50Hz. de anma akımının min. 200 katı |
|
| Aşırı Gerilim Kapasitesi : |
|
400 V AC |
440 V AC |
480 V AC |
525 V AC |
| Günde 8 saat |
440 V |
484 V |
528 V |
578 V |
| Günde 30 dakika |
460 V |
506 V |
552 V |
604 V |
| Günde 5 dakika |
480 V |
528 V |
576 V |
630 V |
| Günde 1 dakika |
520 V |
572 V |
624 V |
683 V |
|
| Deşarjı : IEC 831'ye göre, her güç kondansatörü 3 dakika içerisinde 75 VAC ye desariı garanti etmelidir. LKT tipi FRAKO kondansatörleri üzerlerindeki deşarj dirençleri ile 1 dakika içinde 75 yolla düşmeyi garanti ederler. Dikkat: Kondansatörlere dokunmadan önce terminaller kısa devre edilmeli ve kılıfa bağlanmalıdır. |
|
| Ömür : Kullanılan malzemenin yüksek saflığı kayıp faktörünün bozulmasını ve böylece dielektrik dayanımın ve aşırı akını kapasitesinin azalmasını önler. Saha raporlarına göre, FRAKO kondansatörlerinin yüksek ömür özelliği kanıtlanmıştır. Kondansatörlerimiz 15 yıl çalışma boyunca %1'den daha az bir arıza istatistiği vermiştir. |
|
| Emniyetli Çalışma : FRAKO güç kondansatörleri 'aşırı yük ayırıcısı' özelliği ile en yüksek emniyeti sunar. Kondansatör içinde aşırı basınç meydana gelmesi halinde kondansatörü şebekeden ayırarak kondansatörün tahrip olmasını onlar. FRAKO tip testler ve düzenli örnekleme testleri uygulayarak bu fonksiyonu sürekli olarak sağlar. Test şartları IEC 831 standartlarına uygundur. FRAKO güç kondansatörleri aşırı yüklerde ve ömür konusunda mümkün olan en yüksek emniyet standardını sağlar. |
|
| Kolay Arıza Tespiti :İç basınç nedeniyle yükselen emniyet körüğü arızalı kondansatörün ilk bakışta fark edilmesine de yardımcı olur. |
|
| Montaj Kolaylığı : Özel baskı yaylı 6mm2 terminal blokları fleksibl kabloları doğrudan kondansatörlere bağlama olanak sağlar. Fleksibl kablonun yalnızca ucunu sıyırmak ve baskı yayll terminale bağlamak yeterlidir. Terminal bloğundaki paralel terminal ise ikinci bir kondansatörün paralel olarak kolayca bağlanmasına olanak sağlar. Bu özelliği ile FRAKO kondansatörleri montajda büyük çapta işçilik ve zaman tasarrufu yaratır. |
|
| Daha Fazla kVAr : FRAKO kondansatörleri küçük boyutları sayesinde güç faktörü kompanzasyon panolarında daha az yer kaplar. Yüksek ortam sıcaklık dayanı mı (+55C), dış kılıf sıcaklık dayanımı (+70C) ve yüksek soğuma yeteneği ile kondansatörler arasında sadece 5mm mesafe (mekanik teması önlemek için) bırakmak yeterlidir. Yeterli soğutma sağlanması halinde 400kVAr'ın üzerinde reaktif gücü panoya yerleştirmek olasıdır. |
|
| Standartlar ve Çevreye Uyum : ISO 9001. ISO 14000 (Çevre dostu), IEC 83111-2, VDE 0560-41, TSE 804, EN 60831/1-2. FRAKO kondansatörleri çevreye saygılı ve ekolojiktir. |
|
| NOT : Yukarıdaki teknik bilgiler listede bulunan 400V güç kondansatörleri için geçerlidir |
